FPC柔性線路板產品特性與回流焊工藝要求：

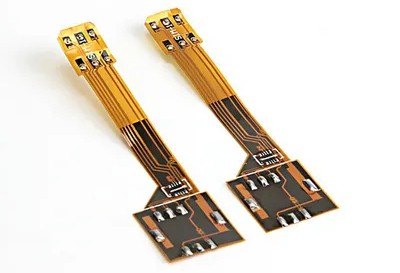

FPC柔性線路板又稱為軟板，它是通過使用光成像圖像轉移和腐蝕工藝方法在一個可彎曲的基板表面進行的導體電路圖形。雙面和多層電路板的表面層與內層實現了內外電氣連接，通過金屬化接，線路圖形表面通過PI和膠水層進行保護和絕緣。主要分為單板、空心板、雙板、多板、軟硬組合板。其特點是：體積小，重量輕，可彎曲，撓曲，輕薄，多應用于精密小型電子設備，可用來連接動態電子零件。
FPC產品由于體積小，重量輕，厚度薄等特點，對于焊接時熱風風量控制，冷卻風量控制，熱風溫度均勻性，氮氣局部保護，等等都有比較高的要求。
主要應用在手機、筆記本電腦、掃碼槍、數碼相機、平板電腦、液晶顯示器等多種產品。
回流焊設備方案：
根據FPC產品體積小，重量輕，厚度薄等特性，要求回流焊的溫度控制均勻性，氮氣保護，風量控制等等尤為重要，否則可能會引起部分焊點虛焊，焊點偏移等不良現象，達不到焊接工藝要求。
日東科技回流焊對于FPC行業的焊接有以下特點：
1、加熱與冷卻獨立控溫，分開變頻器控制，有效控制各段風量大小，確保溫度均勻性。符合降溫斜率要求。
2、帶氮氣保護，防止焊盤氧化，引起焊接不良。
3、雙冷卻區，有效控制降溫斜率。
4、新助焊劑回收系統，確保助焊劑回收更徹底，保持爐內干凈，節省保養時間，降低使用成本。
