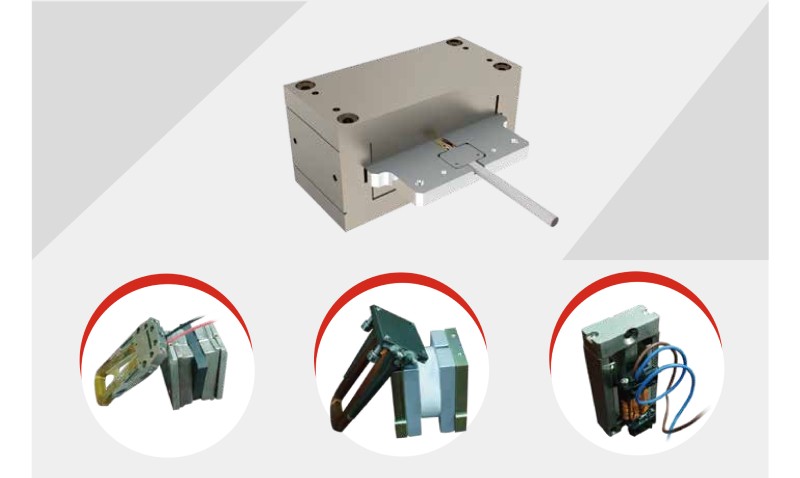

高端音圈直線電機在各種配置，可以很容易地適應到具體要求應用中。其已成功的遍及視覺檢測、固晶、 平板智能手機等半導體設備應用。
音圈直線電機應用說明：
高端音圈直線電機在各種配置，可以很容易地適應到具體要求應用中。其已成功的遍及視覺檢測、固晶、 平板智能手機等半導體設備應用。

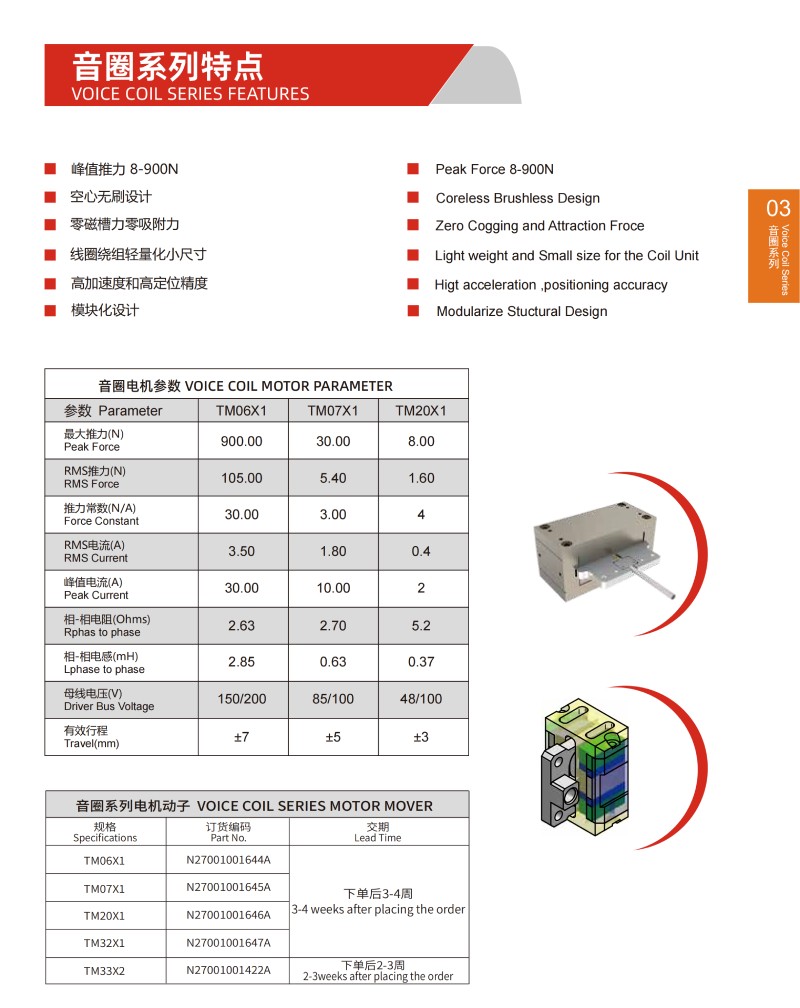

音圈直線電機特點：
峰值推力8-900N
空心無刷設計
零磁槽力零吸附力
線圈繞組輕量化小尺寸
高加速度和高定位精度
模塊化設計
| 音圈直線電機參數VOICE COIL MOTOR PARAMETER | |||

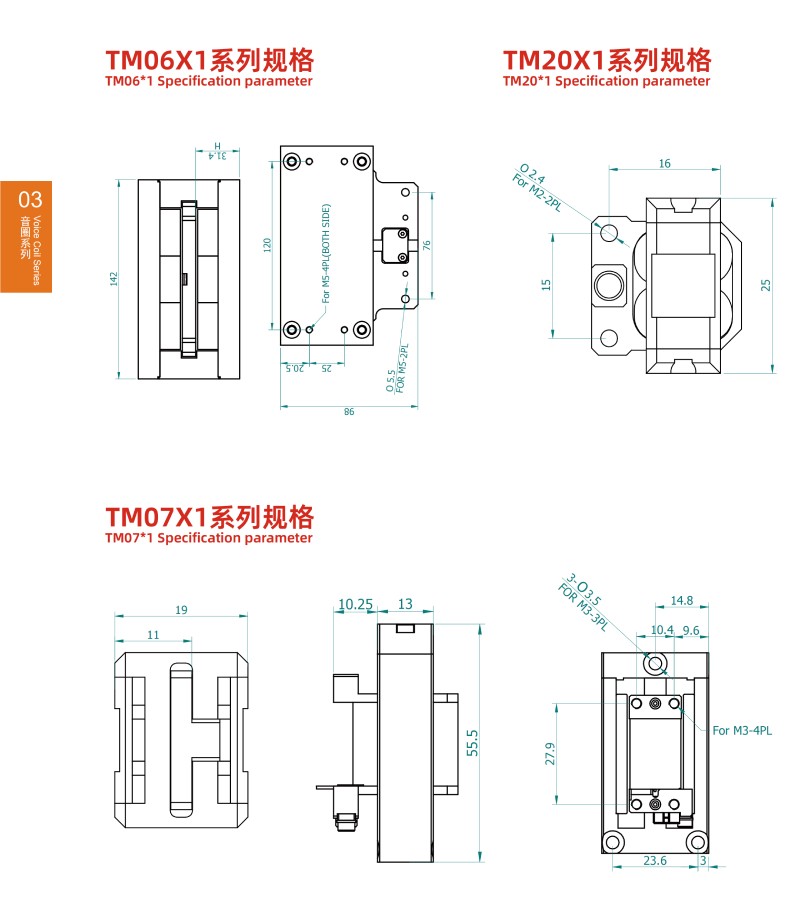

| 參數Parameter | TM06X1 | TM07X1 | TM20X1 |
| 最大推力(N) Peak Force | 900.00 | 30.00 | 8.00 |
| RMS推力(N) RMS Force | 105.00 | 5.40 | 1.60 |
| 推力常數(N/A) Force Constant | 30.00 | 3.00 | 4 |
| RMS電流(A) RMS Current | 3.50 | 1.80 | 0.4 |
| 峰值電流(A) Peak Current | 30.00 | 10.00 | 2 |
| 相-相電阻(Ohms) Rp has to phase | 2.63 | 2.70 | 5.2 |
| 相-相電感(mH) L phase to phase | 2.85 | 0.63 | 0.37 |
| 母線電壓(V) Driver Bus Voltage | 150/200 | 85/100 | 48/100 |
| 有效行程 Travel(mm) | ±7 | ±5 | ±3 |
